EC Insulator Jiangxi Co., Ltd. är en av de mest pålitliga tillverkarna och leverantörerna av automatisk återförslutningskrets i Kina. Med riklig erfarenhet är vi fast beslutna att erbjuda högkvalitativ kundservice. Var snäll och grossist premium auto krets återförslutning tillverkad i Kina här från vår fabrik.

Produktöversikt

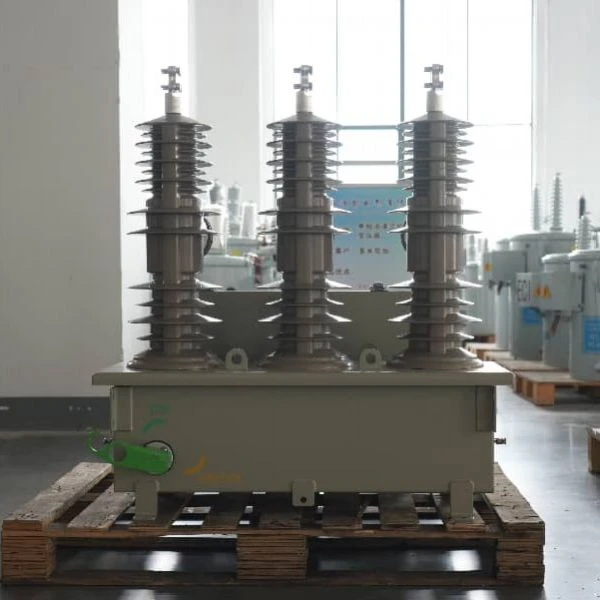

Denna automatiska återförslutning av kretsar riktar sig till överliggande distributionsledningar upp till 38 kV för att stödja självläkande nätfunktioner. Alla skyddsbeslut hanteras lokalt inuti enheten, så anläggningar kan köra normal drift utan externa kommandosystem. När fel dyker upp på nätverket ger vakuumavbrott tillsammans med permanent magnetisk aktivering snabb respons. Fältoperatörer behöver inte stanna på plats och det krävs inte heller en aktiv SCADA-anslutning för att utföra kärnskyddsuppgifter. Det gör den här enheten till en praktisk passform för fjärranslutna luftledningar där kommunikationsresurser är svåra att få tag på.

Nyckelfunktioner

Till skillnad från standardställverk kan denna återförslutning fungera helt oberoende på plats. Hermetiskt slutna vakuumbrytare släcker ljusbågar vid nätfel. Dess permanentmagnetdrift kräver inte regelbunden service, och den bibehåller stabil växlingsprestanda även efter långa timmars drift. Lokal mikroprocessorhårdvara läser faktiska nätförhållanden och justerar skyddsinställningarna för att matcha ändrad nätverksstatus. Interna potentialtransformatorer hämtar driftkraft direkt från strömförande ledare. Ingen separat extra strömförsörjning behöver anordnas för fältinstallation.

Tekniska specifikationer

Betyg	Fast dielektrikum
Betyg	15,5kV	27kV	38kV
Tillämplig standard	IEC 62271-111/ANSI C37.60
Märkspänning (kV)	15.5	27	38
Märkström (A)	800	800	800
Märkfrekvens (Hz)	50/60
Bedömd kort-tidsmotståndsström (kA)	16/3s
Bedömd som gör ström (kAp)	40/41.6
Nominell effektfrekvens tål spänning (kV)	50	60	70
Impulsmotståndsspänning (kV)	110	150	170
Mekanisk uthållighet (tider)	10,000
Avbrytande medium	Vakuum

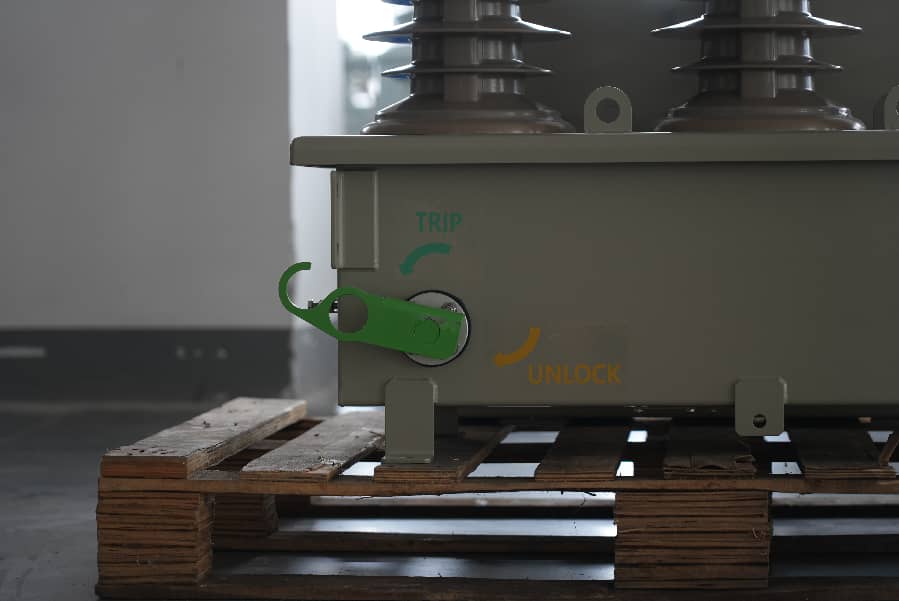

Driftsmekanism	Manuellt eller bi-stabilt magnetiskt ställdon

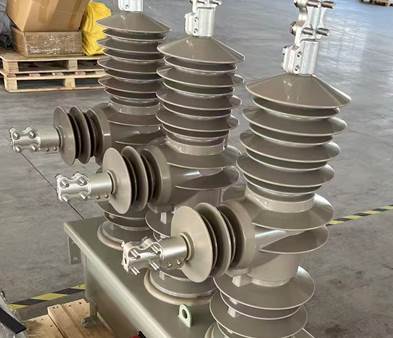

Bussningsmaterial	HCEP

Ansökan

Många fältplatser som kräver snabb lokal felhantering använder denna återinlösen. Typiska installationer omfattar kraftnät på landsbygden, fjärrdistributionsautomationsnoder och linjesegmenteringspunkter för stora elsystem. När ett fel uppstår, isoleras felaktiga linjesegment automatiskt medan strömförsörjningen förblir tillgänglig för andra opåverkade sektioner. Det fungerar bra i områden med begränsad kommunikationsinfrastruktur, samt platser som prioriterar snabb felhantering.

Konstruktion/Design

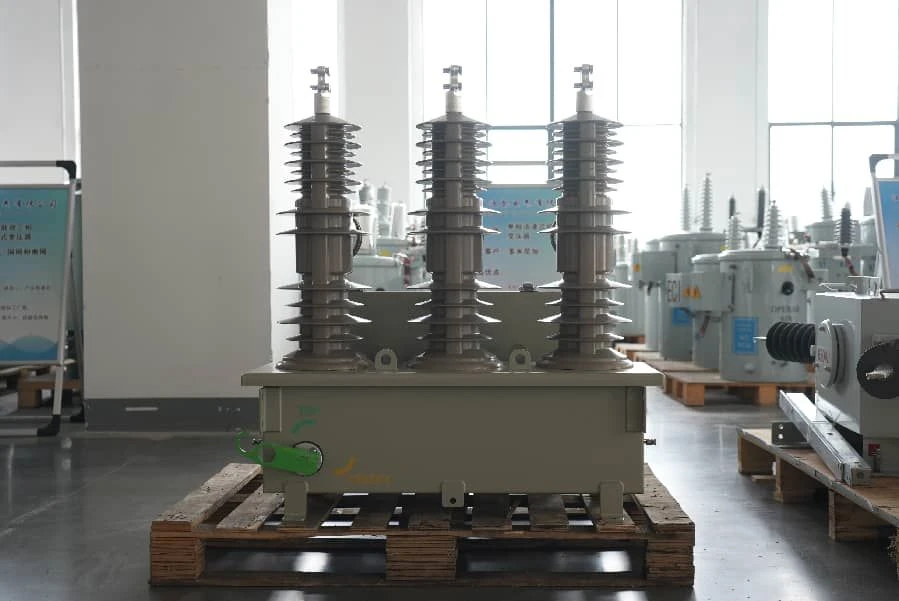

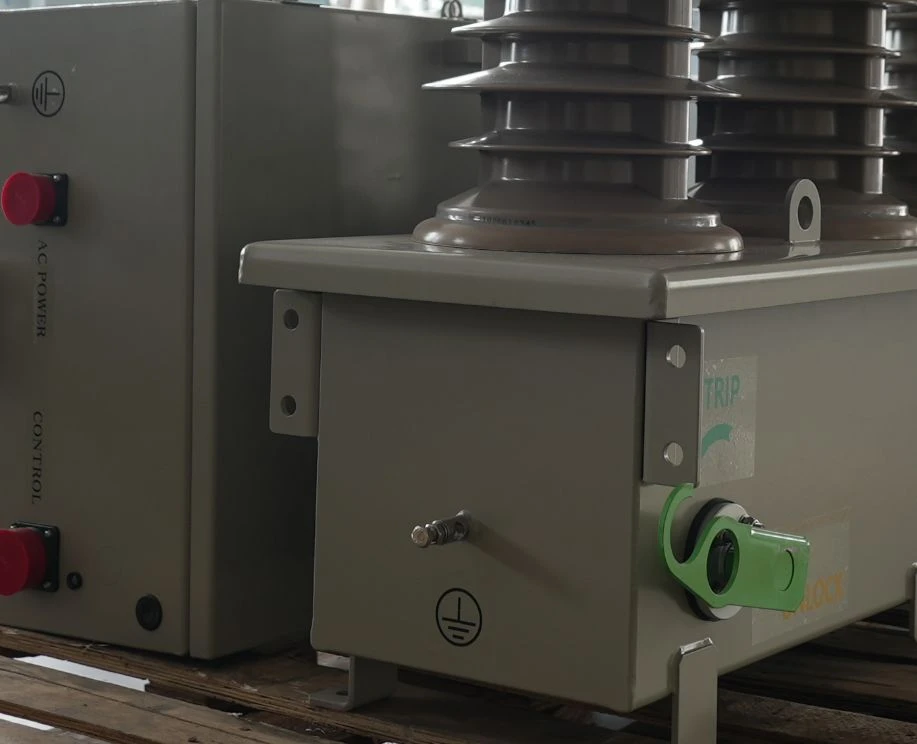

Enheten är byggd för direkt montering utomhus på stolp. Vakuumbrytare, magnetiska drivenheter och all styrhårdvara sitter i ett kompakt hölje. Det finns inget krav på fristående externa styrskåp. Installationen använder standard monteringsutrustning för stolp. Projektplatser kan hoppa över extra investeringar i dedikerade kontrollbyggnader och andra stödjande anläggningar.

Standarder och tester

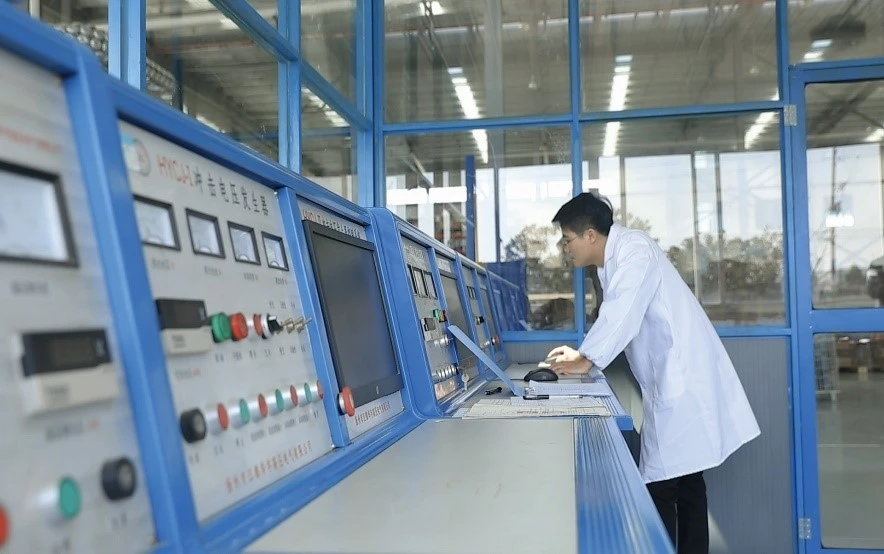

Vi kör flera valideringstester för att kontrollera-verkliga prestanda under olika driftsscenarier. Typtester utvärderar dielektriska egenskaper, kortslutningsbrytningsförmåga och prestanda efter långvarig miljöåldring. Ytterligare tester fokuserar på lokal skyddsprestanda, som täcker feldetekteringsnoggrannhet, utförande av skyddssekvens och stabil automatisk återstängning utan externa styringångar. Varje enhet uppfyller IEC 62271 111- och ANSI C37.60-kraven, med separata tester som utförs för att verifiera strömuppsamlingsprestanda.

Förpackning & leverans

Stötar och statisk urladdning kan skada känslig styrelektronik och mekaniska komponenter under transport, så lämpliga skyddsåtgärder vidtas vid transport. Varje enhet genomgår fullständig fabrikskalibrering före leverans för att hålla interna parametrar stabila. Efter montering av stolptopp behövs endast minimalt arbete på plats. Fälttekniker kontrollerar bara monteringskvaliteten och genomför grundläggande parameterverifiering innan enheten tas i bruk. Under normala driftförhållanden behövs större översyn endast vart 20:e till 30:e år. Rutinunderhåll är begränsat till enkla visuella inspektioner.

FAQ

F: Vad driver Auto Circuit Recloser-kontrollsystemen under ledningsavbrott?

S: Varje återförslutare levereras med inbyggd kraftsamlingshårdvara. Spänningstransformatorer tar energi från strömförande ledare och lagrar ström i lokala kondensatorer. Denna lagrade energi gör att kontrollfunktioner, kommunikationsfunktioner och skyddslogik fungerar även när strömavbrott i huvudnätet går sönder.

F: Kan Auto Circuit Reclosers integreras med förnybara energikretsar?

S: Riktningsskyddsmoduler stöder integration med infrastruktur för förnybar energi. Dubbelriktad kraftflödesövervakning hjälper till att uppnå korrekt samordning med distribuerad generering, och skyddsfunktionerna förblir tillförlitliga för moderna nätlayouter.

F: Vilka underhållsintervall kännetecknar automatiska kretsåterföringar?

S: Permanent magnetaktivering och solid isolering förlänger de totala servicecyklerna. Större servicearbeten krävs i allmänhet vart 20:e till 30:e år, och rutinarbete på plats kräver endast grundläggande visuella inspektioner.
