EC Insulator Jiangxi Co., Ltd. är en av de mest pålitliga tillverkarna och leverantörerna av 750 kva torr typ transformator i Kina. Med riklig erfarenhet är vi fast beslutna att erbjuda högkvalitativ kundservice. Var snäll och grossist premium 750 kva torr typ transformator tillverkad i Kina här från vår fabrik.

Produktintroduktion

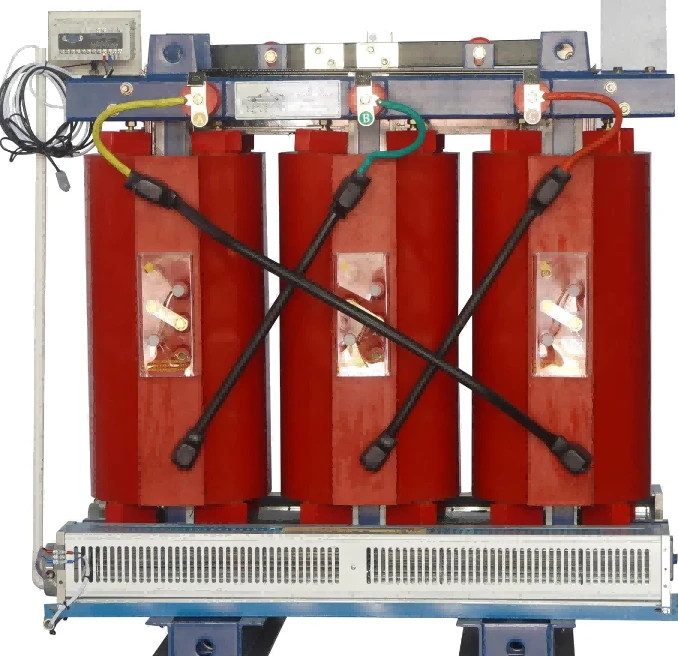

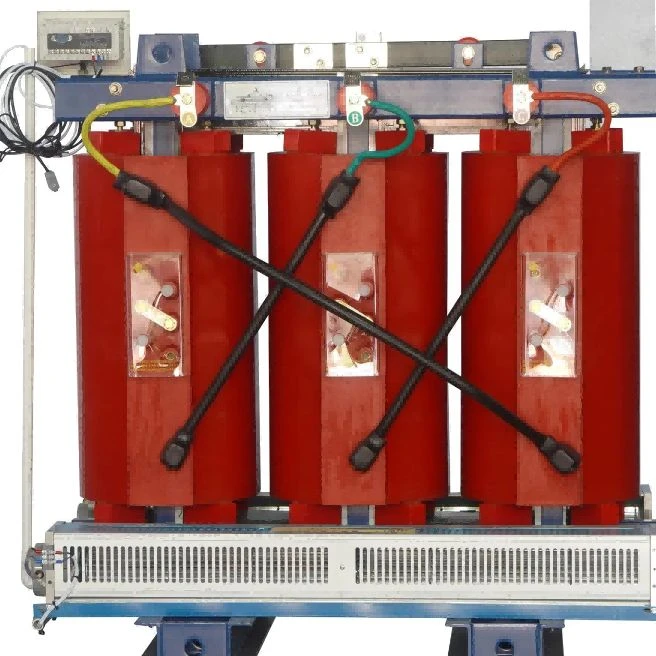

Transformatorn av torr typ på 750 kVA väljs vanligtvis för inomhusdistributionssystem där strömförsörjning med medium-kapacitet krävs för industriella och kommersiella anläggningar. Typiska applikationer inkluderar tillverkningsanläggningar, kontorsbyggnader, sjukhus, datacenter och andra projekt med dedikerade elektriska rum.

I många installationer bestäms transformatorkapaciteten av mer än det nuvarande effektbehovet. Utrustningens egenskaper, driftscheman, framtida lastutvidgning och tillgängligt installationsutrymme granskas också under urvalsstadiet.

Genom att använda epoxihartsgjutisolering istället för flytande isolering undviker denna transformator oljeläckageproblem som normalt förknippas med oljenedsänkta enheter. Den solida isoleringsstrukturen minskar också rutinunderhållsarbete relaterat till oljeinspektion och oljebyte.

För en 750kVA torr transformator måste elektriska parametrar såsom spänningsförhållande, frekvens, impedansspänning och anslutningsgrupp bekräftas före produktion. Dessa detaljer påverkar direkt lindningsdesign, temperaturprestanda och kompatibilitet med kundens distributionsnät.

Ingenjörsdesign och huvudfunktioner

Transformatorprestanda beror på koordinationen mellan magnetkretsen, lindningsarrangemanget och isoleringssystemet.

Kornorienterade-silikonstålplåtar används för kärnan. Under tillverkningen kontrolleras skärprocessen och staplingsförhållandet noggrant eftersom kärnkvaliteten har en direkt inverkan på -lastförlust, driftseffektivitet och akustisk prestanda.

Lindningssektionen använder syrefria-kopparledare. Jämfört med vanliga ledarmaterial hjälper koppar med stabil konduktivitet till att upprätthålla strömöverföringsprestanda under kontinuerliga belastningsförhållanden. Lindningsstrukturen är också utformad med hänsyn till mekanisk hållfasthet under kortslutningsförhållanden.

En vakuumepoxihartsgjutningsprocess appliceras efter spoltillverkning. Istället för att helt enkelt täcka lindningsytan tränger hartset in i isoleringshålen och bildar en kompakt fast struktur efter härdning. Kontroll av vakuumtryck, hartskondition och härdningstemperatur är viktigt under detta skede.

För applikationer som kräver drifttillståndsövervakning kan PT100 temperatursensorer installeras på lindningsfaser. Temperaturdata som samlas in under drift kan hjälpa underhållspersonal att identifiera onormala temperaturförändringar i ett tidigt skede.

Applikationer och installationsvillkor

Fabriker med produktionsutrustning är ett av de vanliga användningsområdena för detta kapacitetsområde. I sådana projekt uppmärksammar ingenjörer vanligtvis motorns startström, belastningsfluktuationer och påverkan av kraftelektronik.

Kommersiella byggnader och offentliga anläggningar har ofta olika prioriteringar. Begränsat elrumsutrymme, ventilationsarrangemang, bullerkrav och brandskyddsbestämmelser kan påverka den slutliga installationsplanen.

Sjukhus och datacenter kräver stabil elektrisk drift eftersom många uppkopplade system inte kan tolerera oväntade avbrott. Transformatorval övervägs därför tillsammans med den övergripande kraftdistributionsdesignen.

Miljöförhållanden bör inte förbises vid projektering. Temperatur, luftfuktighet, höjd och föroreningsnivå kan påverka isoleringskoordinationen och kylningsprestandan, särskilt i kustområden eller industriområden.

Tillverkningsprocess och kvalitetsinspektion

Produktionen börjar med inkommande materialbesiktning. Silikonstålplåtar, kopparledare, epoxihartsblandningar och isoleringsmaterial kontrolleras innan de går in i verkstaden.

Efter materialgodkännande fortsätter tillverkningsprocessen med kärnmontering, spoltillverkning, isoleringsbehandling och slutmontering. Varje steg har sina egna kontrollkrav eftersom elektrisk prestanda beror på noggrannheten i flera produktionssteg.

Vakuumgjutning är en kritisk del av tillverkning av torra transformatorer. Tekniker övervakar hartstemperatur, vakuumförhållanden och härdningstid under processen för att bibehålla isoleringskonsistensen genom hela lindningsstrukturen.

Före leverans genomgår färdiga transformatorer fabrikstester. Standardinspektionsartiklar inkluderar isolationsresistans, lindningsresistans, spänningsförhållande, dielektriskt motstånd och temperaturstegringstest.

Testresultat registreras tillsammans med produktionsdokument för kvalitetsspårning och kundgranskning.

Tekniska specifikationer

Punkt	Beskrivning
Produkttyp	Distributionstransformator för torr typ
Nominell kapacitet	750kVA
Fas	Trefas
Frekvens	50Hz / 60Hz
Primär spänning	Anpassad
Sekundär spänning	Anpassad
Isoleringssystem	Epoxihartsgjutisolering
Kylningsmetod	Air Natural Cooling (AN)
Kärnmaterial	Korn-orienterat silikonstål
Lindningsmaterial	Syre-fri koppar
Isoleringsklass	F/H klass
Temperaturövervakning	PT100 sensorer
Tillämplig standard	IEC 60076

Ytterligare elektriska parametrar, inklusive impedansspänning, vektorgrupp och krav på kapsling, utvärderas baserat på projektförhållanden.

Produktionskontroll och teknisk support

Kvalitetsstyrning utförs genom hela produktionsprocessen snarare än endast vid slutbesiktningen.

Materialkontroll, processövervakning och elprovning kombineras för att upprätthålla överensstämmelse mellan olika transformatorenheter. Särskild uppmärksamhet ägnas åt isoleringskvalitet, monteringsnoggrannhet och testresultat.

För internationella projekt kan kunder kräva tekniska filer innan installation eller godkännande. EC INSULATOR kan förbereda specifikationer, ritningar, testprotokoll och andra relaterade dokument för teknisk granskning.

Kommunikation under projektet fokuserar huvudsakligen på att bekräfta tekniska detaljer, undvika skillnader mellan den initiala designinformationen och den slutliga levererade utrustningen.

Vanliga frågor

Vår fabrik planerar att lägga till ny utrustning. Hur kan vi veta om 750kVA är lämpligt?

Lämplig kapacitet beror på den faktiska elektriska belastningen snarare än byggnadens storlek.
Till exempel kan produktionsutrustning med motorer skapa högre startströmmar än normala kontorsbelastningar. Belastningsegenskaper, arbetstider och eventuell framtida expansion bör övervägas innan du väljer transformatorklassificering.

Kan transformatorn levereras för olika spänningssystem?

Ja. Olika spänningskonfigurationer kan tillverkas.
Kunder tillhandahåller vanligtvis information om det lokala nätet, inklusive primärspänning, sekundärspänning, frekvens och anslutningskrav. Ingenjörsteamet granskar dessa detaljer innan de slutför designen.

Vilken information ska lämnas för offert?

Grundläggande projektinformation inkluderar transformatorkapacitet, spänningsnivå, frekvens, fasnummer och installationsplats.
Om projektet involverar speciella förhållanden som hög höjd, hög temperatur eller förorenade miljöer är ytterligare detaljer till hjälp för teknisk utvärdering.

Vilka tester görs före leverans?

Varje transformator inspekteras före leverans.
Rutinmässiga fabrikstester inkluderar isolationsresistans, lindningsresistans, spänningsförhållande och dielektrisk motståndstestning. Testrapporter kan tillhandahållas tillsammans med leveransdokumenten.
