EC Insulator Jiangxi Co., Ltd. är en av de mest pålitliga tillverkarna och leverantörerna av överspänningsavledare i porslin i Kina. Med riklig erfarenhet är vi fast beslutna att erbjuda högkvalitativ kundservice. Var snäll och grossist premium högspännings-porslinsavledare tillverkad i Kina här från vår fabrik.
Produktintroduktion

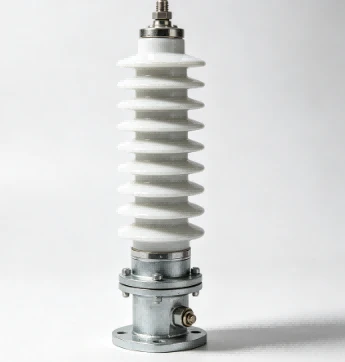

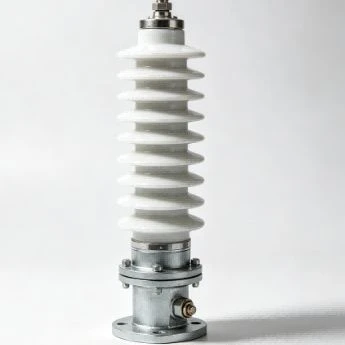

Porcelain Insulator Arrester används huvudsakligen i högspänningsnätverk utomhus för att skydda transformatorer, transformatorstationer och överliggande kraftutrustning från blixtimpulser och växlingsöverspänning.
I många kraftprojekt kräver valet av avledare mer övervägande än att matcha systemspänningen. Installationsplats, föroreningsnivå, isoleringskoordinering och typen av skyddad utrustning kan alla påverka den slutliga utformningen. Porslinshölje fortsätter att väljas för applikationer där mekanisk hållfasthet och-utomhusisoleringsprestanda är viktiga.
CA-serien täcker märkspänningar från 3kV till 54kV och är tillverkad enligt IEC 60099-4 relaterade krav för metalloxidöverspänningsavledare.
Produktbeskrivning
Högspänningsisolator av porslinkombinerar porslinsisoleringsteknik med ZnO (zinkoxid) icke-linjära motståndselement för att ge skydd mot blixtimpulser och omkopplingsöverspänning i hög-system.

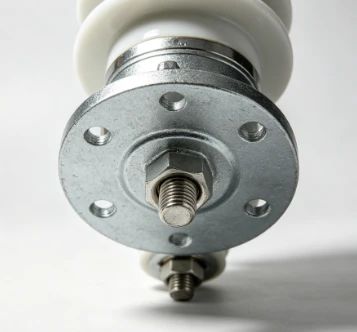

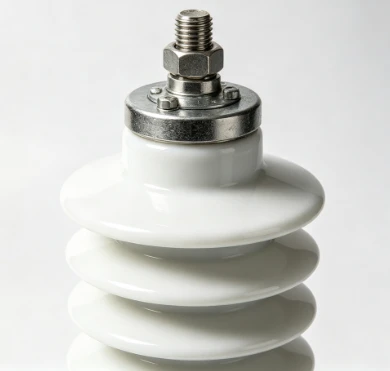

Under onormala spänningsförhållanden ändrar ZnO-element snabbt sina elektriska egenskaper och laddar ur överspänningsenergi, vilket minskar spänningsspänningen som appliceras på transformatorer, ställverk och annan ansluten utrustning. Porslinshöljet ger utvändig isolering och mekaniskt stöd, vilket gör denna typ av avledare lämpliga för utomhusinstallationer utsatta för väderförändringar.
I faktiska applikationer kan olika miljöer kräva olika produktkonfigurationer. En transformatorstation nära kusten kan till exempel behöva längre krypsträcka på grund av saltförorening, medan industriområden med kraftiga föroreningar kan kräva ytterligare isoleringsöverväganden. Att välja rättHögspänningsisolator av porslininnebär att man kontrollerar märkspänning, MCOV, isolationsavstånd och installationsförhållanden tillsammans. CA-serien täcker 3kV till 54kV system med en 5kA nominell urladdningsström, MCOV från 2,55kVrms till 45,90kVrms och krypavståndsalternativ från 323mm till 2040mm.
Tillverkning och projektanpassning
Konsekvent prestanda beror på noggrann kontroll av material, bearbetning och slutinspektion.
Innan tillverkningen kontrolleras porslinshöljen, ZnO-motståndselement, metallbeslag och tätningskomponenter enligt tekniska krav. Porslinsdelar formas och sintras under kontrollerade förhållanden för att uppnå den erforderliga mekaniska hållfastheten och isoleringsegenskaperna. ZnO-element testas före montering för att verifiera deras elektriska prestanda.
Efter avslutad montering inspekteras färdiga avledare genom rutinmässiga elektriska tester, inklusive restspänningsmätning, isoleringsverifiering och effekttålhetstestning. Dessa procedurer hjälper till att bekräfta produktens överensstämmelse före leverans.
För projekt med speciella installationsförhållanden kan justeringar göras av husdimensioner, monteringsstruktur, terminalarrangemang och krypavstånd. Information som systemspänning, installationsmiljö och föroreningsförhållanden gör att produktkonfigurationen bättre matchar den faktiska tillämpningen.
Teknisk information
|
Punkt |
Specifikation |
|
Referensstandard |
IEC 60099-4 |
|
Märkspänning |
3kV - 54kV |
|
MCOV |
2,55kVrms - 45.90kVrms |
|
Nominell urladdningsström |
5kA |
|
Material för hölje |
Porslin |
|
Krypavstånd |
323 mm - 2040 mm |
|
Ansökan |
Utomhus transformatorstationer, transformatorer, luftledningar och industriella kraftsystem |
FAQ
Vad gör ett porslinshölje lämpligt för utomhusavledare?
Porslinshölje ger hög mekanisk hållfasthet och goda isoleringsegenskaper, vilket är viktigt för utrustning som arbetar utomhus under många år. I transformatorstationer och transformatorskyddsapplikationer kan avledaren utsättas för kontinuerlig exponering för solljus, fukt, temperaturförändringar och föroreningar, så strukturell hållbarhet är en viktig urvalsfaktor.
Vilken information ska bekräftas innan du beställer?
Huvudinformationen inkluderar systemspänning, installationsplats, skyddad utrustningstyp och miljöförhållanden. Dessa detaljer hjälper till att fastställa lämplig avledarespecifikation och undvika att välja en konfiguration som inte matchar den faktiska driftsmiljön.
