EC Insulator Jiangxi Co., Ltd. är en av de mest pålitliga tillverkarna och leverantörerna av oljebaserade transformatorer i Kina. Med riklig erfarenhet är vi fast beslutna att erbjuda högkvalitativ kundservice. Du är välkommen att grossistförsälja premium oljebaserad transformator tillverkad i Kina här från vår fabrik.

Produktintroduktion

Oljebaserad transformator använder isolerande olja som isolering och kylmedium för att realisera spänningsomvandling genom elektromagnetisk induktion.

Den består av järnkärna, lindningar, isoleringsolja och tank. Utmärkt värmeavledning möjliggör större kapacitet och starkare överbelastningsförmåga. Denna serie inkluderar konventionell oljedoppad typ och hermetiskt tillsluten oljefylld transformator.

Produkten har mogen teknologi, låg tillverkningskostnad och stabil drift. Lämplig för elnät och industriella distributionsprojekt.

Överensstämmer med relevanta IEC- och GB-standarder.

Produktdetaljer/Produktfördelar

Verkställande standarder

Denna oljebaserade transformator är designad, tillverkad och testad i enlighet med standarderna nedan.
Internationella standarder
IEC 60076-serien (strömtransformatorer)
IEC 60296 (Mineralisolerande oljor för elektrisk utrustning)
Kinesiska nationella standarder
GB/T 1094-serien
GB/T 6451

Varsel:

Olje-transformatorer har sina spolkärnor förseglade i en oljetank fylld med olja. De är lämpliga för utomhusbruk, men olja kan brinna och explodera. De är resistenta mot föroreningar och kan inte installeras i byggnader. Det måste de vara

mer än 5 meter från boende. Om de installeras inomhus måste de stå i ett separat elrum, och ingen ska bo inom 5 meter från dem.

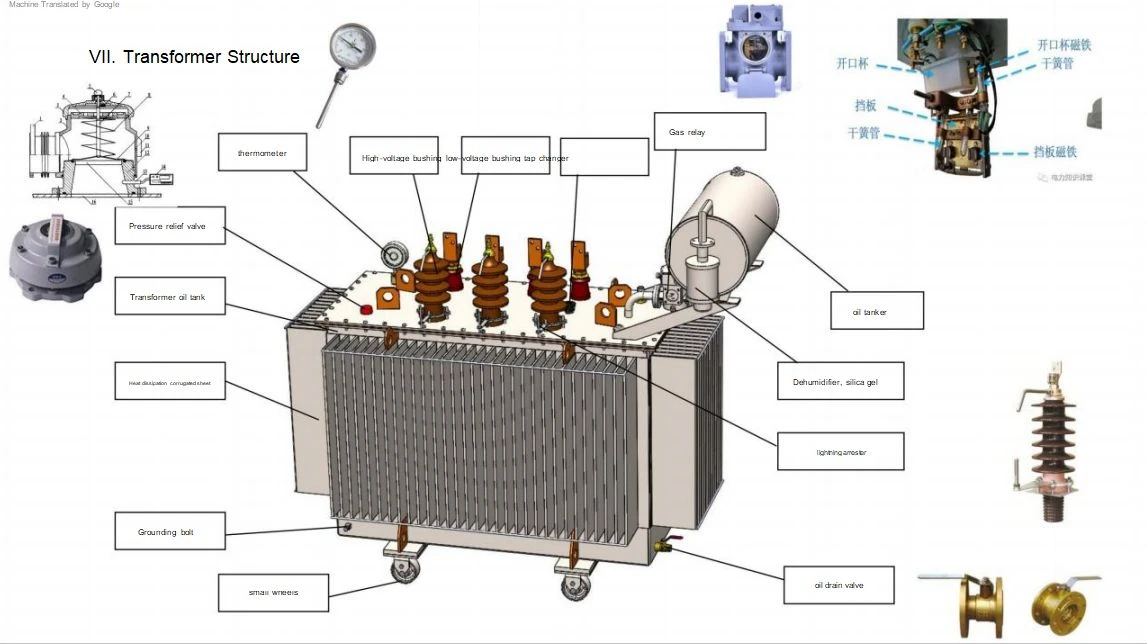

product-1147-644

1. Kärnkonstruktion

3.1 Kärnmaterial

Den använder högpresterande korn-orienterade kiselstålplåtar med låg förlust och hög magnetisk permeabilitet, vilket effektivt minskar-lastförlust och förbättrar energibesparande-prestanda.

3.2 Lamineringsstruktur

Den tillämpar optimerad stegvis lamineringsstruktur. Förskjuten stapling minskar magnetiskt läckage och virvelströmsförluster och dämpar driftsljud. Hög-isolerande lack beläggs på kärnans yta.

3.3 Fäststruktur

Den är utrustad med integrerad styv klämstruktur. Pålitlig fästning undviker vibrationer och löshet under lång-drift, vilket säkerställer stabil magnetisk krets och god mekanisk prestanda.

Skyddskonfiguration

4.1 Tätning och anti-läckageskydd

Den antar solid svetstankstruktur. Rimlig tätningsdesign minskar risken för isolerande oljeläckage och garanterar stabil-drift.

4.2 Över-temperaturskydd

Temperaturövervakningsenhet kan installeras för att It ska spåra oljetemperaturen. Larm eller utlösningssignal kan utlösas under överhettningsförhållanden för att förhindra isolationsskador.

4.3 Överbelastnings- och kortslutningsskydd-

Matchande skyddsenheter kan konfigureras för It. Det ger effektivt skydd mot överbelastning och kortslutningsfel- för att undvika att utrustningen brinner ut.

4.4 Jordningsskydd

Standardjordningsterminaler är reserverade på tanken på It. Tillförlitlig jordning eliminerar inducerade överspänningsrisker och förbättrar driftsäkerheten.

Standard tekniska parametrar

5.1 Nominell kapacitet

Den oljebaserade transformatorn täcker ett komplett utbud av standardmärkta kapaciteter för att möta olika distributionskraftbehov. Anpassad kapacitet är tillgänglig enligt kundens önskemål.

5.2 Märkspänning

Den stöder olika hög- och lågspänningskombinationer och anpassar sig till olika nätspänningsnivåer och driftsförhållanden.

5.3 Förlust och energieffektivitet

Den har låg-förlust av kärna och lindning, med låga-lastförluster och lastförluster, vilket säkerställer hög energisparande-effektivitet under lång-drift.

5.4 Isoleringsprestanda

Den upprätthåller utmärkt isoleringsnivå med kvalificerad temperaturhöjningsprestanda, vilket säkerställer stabil dielektrisk hållfasthet under kontinuerlig nominell drift.

5.5 Driftsvillkor

Den är lämplig för utomhus- och inomhusinstallation, anpassad till konventionell omgivningstemperatur, luftfuktighet och allmänna energidistributionsmiljöer för industri och bostäder.

Produktfördelar

6.1 Utmärkt isolerings- och kylprestanda

Den använder isoleringsolja av-hög kvalitet som dielektriskt och kylmedium. Det ger jämn värmeavledning och tillförlitlig isoleringsprestanda, stabiliserar effektivt driftstemperaturen och undviker isoleringsbrott.

6.2 Stabil och pålitlig drift

Den antar mogen tillverkningsteknik och strikt strukturell design. Med låg vibration, låg partiell urladdning och stark miljöanpassning kan den fungera stabilt under lång tid i olika kraftdistributionsscenarier.

6.3 Stark överbelastnings- och stöttålighet

Den har god termisk stabilitet och stark överbelastningskapacitet jämfört med vanlig kraftutrustning. Den tål omedelbar strömpåverkan och anpassar sig till fluktuerande belastningsförhållanden.

6.4 Kostnads-Effektivt och enkelt underhåll

Den har enkel struktur och mogen process. Den har lägre tillverkningskostnad och stabil prestanda, vilket ger låga dagliga underhållssvårigheter och lång livslängd.

6.5 Brett användningsområde

Den är lämplig för eldistribution inomhus och utomhus, industriparker, bostadsområden och kommunala elnät, och uppfyller olika krav på konventionella och medelstora strömförsörjningar.-

OEM & anpassning

Stöd anpassad spänning, logotyp, anti-korrosionsbehandling.

Kvalitetskontroll

Alla färdiga transformatorer går igenom obligatoriska rutinprover från fabriken en efter en innan leverans.

Ingen-belastningstest: Upptäck tomgångsströmförlust och tomgångsströmvärde för enheten

Belastningstest: Kontrollera belastningsförlust och kortslutningsimpedansdata- under nominell belastning

Dielektriskt motståndstest: Verifiera huvudisoleringsprestanda mellan hög-lågspänningslindningar och tankjord

Inducerad spänningstest: Inspektera inter-varv och mellan-lager längsgående isolering, kör med dubbel spänning och dubbel frekvens

Isolationsresistanstest: Använd megohmmeter för att mäta isolationsresistans för HV-lindning, LV-lindning och jord

DC-lindningsresistanstest: Mät DC-resistansen för varje uttagssektion på hög- och lågspänningsspolar

Transformationsförhållande & vektorgruppstest: Kalibrera spänningstransformationsförhållandet och kontrollera lindningsanslutningsläget

Partiell urladdningstest: Detta testobjekt krävs endast för transformatorer av torr-typ

Oljetäthetstest: Fyll tanken med skyddsgas och låt stå i 24 timmar; inget olje- eller gasläckage är tillåtet

Förutom rutintester utförs prototyptyptester på det första batchprovet, inklusive blixtimpulstest, plötsligt kortslutningstest, temperaturstegringstest och löpande brustest.
