EC Insulator Jiangxi Co., Ltd. är en av de mest pålitliga tillverkarna och leverantörerna av överliggande återförslutare i Kina. Med riklig erfarenhet är vi fast beslutna att erbjuda högkvalitativ kundservice. Var snäll och grossist premium återförslutare tillverkad i Kina här från vår fabrik.

Produktöversikt

Våra ZCR-OH-serie återförslutare är dedikerade skyddsenheter för överliggande distributionsledningar. Den här utrustningen är designad för utomhus-luftfältsförhållanden inklusive föroreningar, salt-dimmakorrosion och mekaniska belastningar och erbjuder tillförlitligt skydd för stolpmonterade distributionsnätverk-. Den kan upptäcka fel, isolera felaktiga sektioner och återställa strömförsörjningen automatiskt, vilket effektivt förkortar-strömavbrottstiden för slutanvändare.- Denna serie används ofta för skyddsprojekt för luftledningar.

Nyckelfunktioner

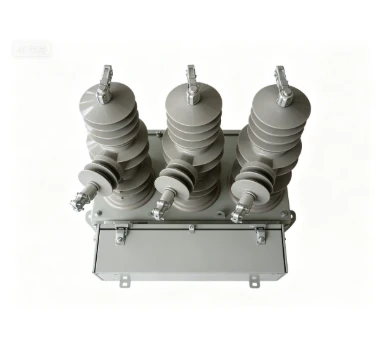

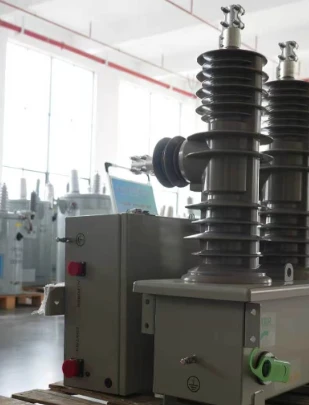

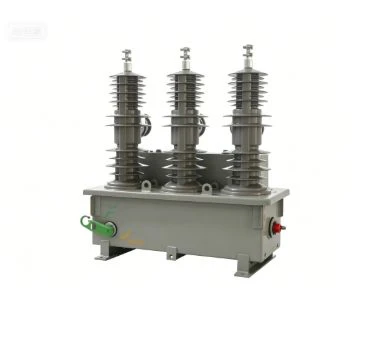

Denna kompletta enhet är utvecklad speciellt för montering av stolp-. Den består av vakuumbrytare, bi-stabila permanenta-magnetiska ställdon och mikroprocessor-baserade intelligenta styrenheter, allt monterade inuti väderbeständiga-förseglade höljen. Kapslingen tål extrema temperaturförändringar, fukt och mekanisk påfrestning från fältdrift. Dess inbyggda-återslutande logik skiljer transienta fel från permanenta fel. När permanenta fel uppstår kommer återförslutningen att låsa för att förhindra upprepad skada på nätverkstillgångar. Enligt tekniska specifikationer når dess mekaniska uthållighet 10 000 driftscykler.

Tekniska specifikationer

Betyg	Fast dielektrikum
Betyg	15,5kV	27 kV	38 kV
Tillämplig standard	IEC 62271-111/ANSI C37.60
Märkspänning (kV)	15.5	27	38
Märkström (A)	800	800	800
Märkfrekvens (Hz)	50/60
Bedömd kort-tidsmotståndsström (kA)	16/3s

Bedömd som gör ström (kAp)	40/41.6
Nominell effektfrekvens tål spänning (kV)	50	60	70
Impulsmotståndsspänning (kV)	110	150	170
Mekanisk uthållighet (tider)	10,000
Avbrytande medium	Vakuum
Driftsmekanism	Manuellt eller bi-stabilt magnetiskt ställdon
Bussningsmaterial	HCEP

Ansökan

Rimlig utrustningslayout förbättrar den övergripande nätverksskyddsprestandan. Typiska installationspositioner inkluderar linjesektioneringspunkter, matarförgreningspunkter, linjeövergångssektioner och distributionsautomationsnoder. När ett fel uppstår kommer endast det felaktiga segmentet att isoleras, och återstående sunda linjesektioner förblir strömförande. Denna återförslutning är en föredragen lösning för långa lantbruksmatare där snabb fellokalisering är kritisk. Obs: Den här modellen är optimerad för scenarier för montering av stolpe-. Ytterligare teknisk bedömning ska slutföras innan den tillämpas på jordkabelsystem.

Konstruktion/Design

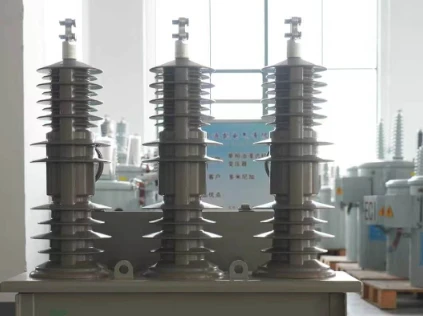

ZCR-OH-serien tar verkliga-webbplatsens driftsförhållanden som grundläggande designinput. Vakuumbrytare, permanenta-magnetiska ställdon och styrmoduler är placerade i täta väderbeständiga-skåp för att motstå damm, fukt och temperaturvariationer längs strömkorridorer. Monteringsstrukturer matchar standardöverliggande stolpbeslag utan speciella modifieringar. HCEP-bussningar ger stabil utomhusisoleringsprestanda för lång-fältdrift.

Standarder och tester

Overheadutrustningsstandarder IEC 62271-111 och ANSI C37.60 fastställer efterlevnadsramverket. Overhead-specifika tester validerar prestanda under ovanliggande miljöförhållanden inklusive extrema temperaturer, fuktexponering och mekanisk belastning. Tyngdpunkten på testning omfattar överliggande hållbarhet och tillförlitlighetsverifiering.

Valfria konfigurationer/anpassning

Omfattande anpassningsalternativ tillgodoser overheadapplikationskrav. Tillgängliga förbättringar inkluderar olika konfigurationer för overheadmontering, kommunikationsgränssnitt och -specifika skyddsinställningar för overhead. Konfigurationsflexibilitet stöder anpassning till olika luftledningstyper och luftmiljöförhållanden.

Förpackning & leverans

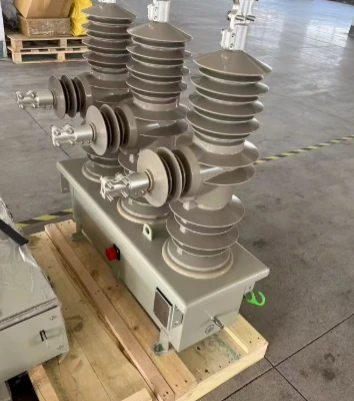

Enheterna är förpackade i förstärkta trälådor som lämpar sig för långa-sjötransporter. Stöttålig-förpackning skyddar interna komponenter mot skador under transporten. Varje leverans inkluderar komplett monteringsutrustning för stolpe-. Skyddsparametrar är för-fabrikskonfigurerade baserat på kundprojektdata för att minska-arbetsbelastningen vid driftsättning på webbplatsen.

Vanliga frågor - Line Recloser Vanliga frågor

9.1 Grundläggande koncept

F: Vad är det som skiljer linjeåterstängare från andra linjeskyddsenheter-?

S: Kärnskillnaden ligger i autonom återstängning och -låsningsbeteende. Konventionella strömbrytare kräver i allmänhet manuell återställning efter utlösning. ZCR-SD-återförslutningen fungerar oberoende: den försöker återställa strömmen för övergående fel och spärrar den felaktiga sektionen permanent för permanenta fel. Detta minskar den manuella-interventionsbelastningen för fjärrnätverk-.

F: Hur samordnar linjeåterföringar sina skyddssekvenser?

S: Den använder graderad återförslutningslogik. Snabb-återstängning körs först för att åtgärda övergående fel. Om felet kvarstår utlöses fördröjda återförslutningscykler. Detta balanserar strömförsörjning-kontinuitet och utrustningssäkerhetskrav.

9.2 Teknisk prestanda

F: Vad upprätthåller återförslutningsfunktionen vid avbrott i strömförsörjningen-?

S: Den här serien använder egen-energiskörd-teknik. Den hämtar arbetsenergi direkt från strömförande-ledningar. Även under fullt-nät-avbrott förblir övervaknings- och skyddsfunktionerna aktiva och ingen extern strömförsörjning behövs.

F: Vilka isoleringssystem används för dessa linjeåterförslutningar?

S: Solid-dielektrisk isolering används för denna serie. Den ger stabil dielektrisk prestanda under olika utomhusförhållanden. Till skillnad från gas-fyllda alternativ eliminerar solid-isoleringskonstruktion gas-påfyllningsarbete och periodiskt tryck-underhåll.

F: Kan dessa återförslutare hantera ledningar med dubbelriktat kraftflöde?

A: Ja. Utrustad med riktad-skyddslogik anpassar enheten sig till nätverk integrerade med distribuerade generatorer och förnybara-energikällor. Den identifierar dubbelriktat kraftflöde och utför motsvarande skyddsåtgärder för att upprätthålla nätsamordningssäkerheten-.

F: Vilken är den huvudsakliga begränsningen när man använder denna återförslutare i kraftigt förorenade kustområden?

S: Även om HCEP-bussningar ger bra anti-föroreningsprestanda, ska kunderna kontrollera krypavståndet mot lokala krav på föroreningsnivå-. För tunga-saltade-dimma kustområden kan extra externa åtgärder mot-föroreningar krävas.

9.3 Installation och underhåll

F: Vad förenklar fältinstallation längs kraftledningsrutter-?

S: Fabriks-för-förkalibrerade skyddsparametrar och integrerad styrhårdvara minskat fält-idrifttagningsarbete. Återförslutningen stöder standardmontage-monteringsmetoder, så att konstruktionsteam kan slutföra monteringen effektivt.

F: Vilka är de underhållsrelaterade-funktionerna hos denna återförslutning?

S: Tack vare permanenta-magnetiska ställdon och solid-dielektrisk isoleringsstruktur krävs inte rutinmässigt periodiskt underhåll. Detta hjälper till att sänka hela-livscykeln-driftskostnaderna för distributions-nätverksprojekt.

9.4 Standardöverensstämmelse

F: Vilka standarder gäller för produktcertifiering?

S: ZCR-SD-serien är certifierad mot IEC 62271-111 och ANSI/IEEE C37.60. Förutom grundläggande elektriska-prestandastandarder, uppfylls även relevanta-miljötestspecifikationer och nätsäkerhetskrav-cyber- för att uppnå fullständig överensstämmelse.
