EC Insulator Jiangxi Co., Ltd. är en av de mest pålitliga tillverkarna och leverantörerna av elektrokeramiska överspänningsavledare i Kina. Med riklig erfarenhet är vi fast beslutna att erbjuda högkvalitativ kundservice. Var snäll och grossist premium elektrokeramisk överspänningsavledare tillverkad i Kina här från vår fabrik.
Produktöversikt

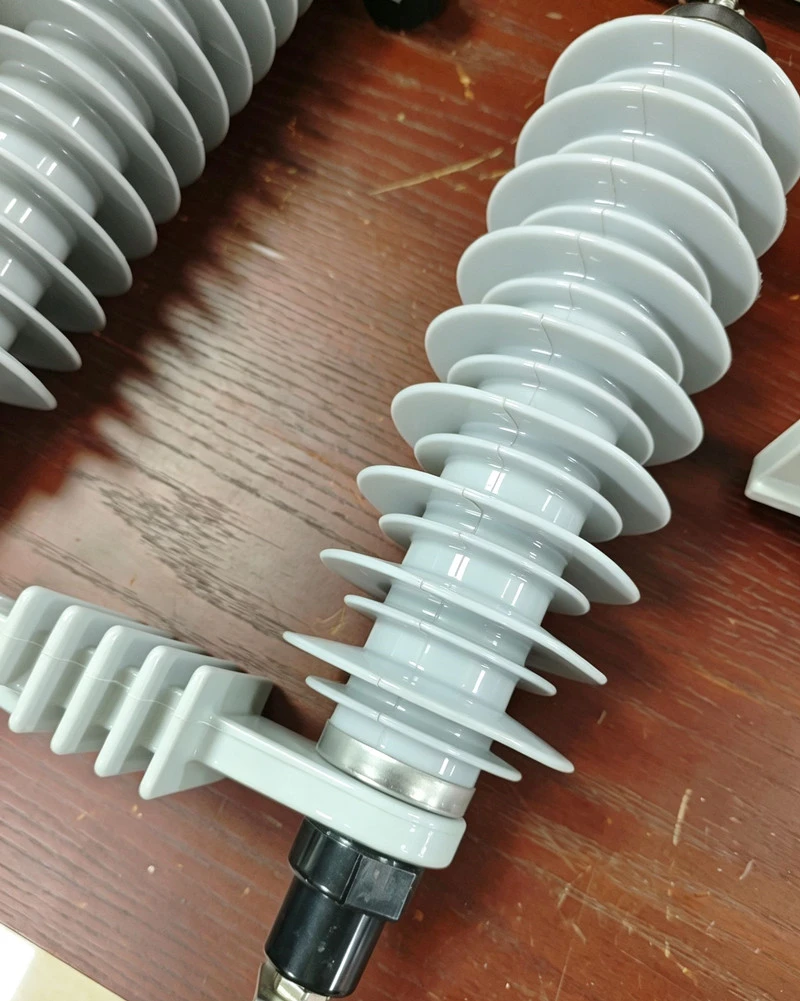

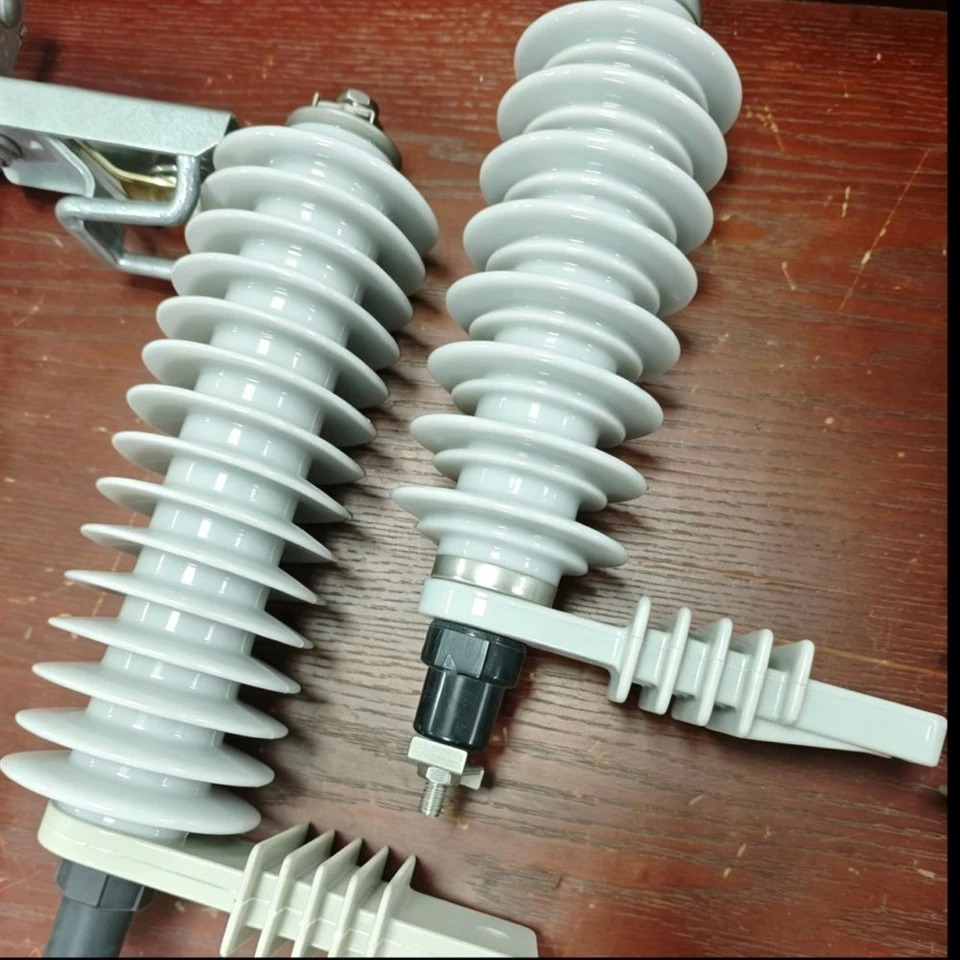

Den här elektrokeramiska överspänningsavledaren använder staplade zinkoxidvaristorskivor förseglade i sintrade keramiska hölje för hög-temperatur för att undertrycka blixtstötar och omkopplingsöverspänning. Under normal nätdriftsspänning håller enheten god isoleringsstatus. När plötsliga spänningsstötar uppstår, blir zinkoxidkärnan ledande snabbt och avleder överspänningsström till marken.
Jämfört med polymeravledare ger keramiska skal bättre anti-åldringsprestanda under utomhusförhållanden. Ändå är keramiskt material sprött av naturen; grov hantering under transport och-installation på plats är den främsta orsaken till produktskador. Den helt förseglade designen minskar regelbundet underhållsarbete, men periodiska visuella kontroller är fortfarande nödvändiga. Dammackumulering och långvarig-miljöerosion kan utlösa dolda fel om de ignoreras.
Produktklassificering & praktiskt
Anteckningar om applikationer
2.1 Distributionstyp
Den här kompakta, lätta modellen installeras vanligtvis på distributionsstolpar på landsbygden och i förorter tillsammans med transformatorer som är monterade på stolp-. Åskskyddsarrangemangen på de flesta luftledningar på landsbygden är ofullständiga, vilket gör mindre överspänningsstörningar till ett återkommande problem. Produkten kan monteras bekvämt utan stora anläggningsmaskiner.
Vi har samlat in massor av feedback från fältverksamheten. Dess relativt små keramiska skjul samlar damm gradvis efter lång-service. I torrt väder kan ytsmuts orsaka en liten minskning av isoleringsförmågan. En grundläggande rengöring vart flera år hjälper till att upprätthålla stabila arbetsförhållanden.
2.2 Stationstyp
Kraftiga-avledare är utformade för att skydda inomhusutrustning i transformatorstationer och kraftverk. Tjockare keramiska höljen och förstärkta invändiga metallbeslag gör att produkten tål höga impulsströmmar vid nätfel. Den erbjuder tillförlitligt skydd för huvudtransformatorer, ställverk och samlingsskenor under långa-fulla-driftförhållanden.
Den förstärkta konstruktionen leder till en tyngre totalvikt. Installationsteam måste säkerställa stadigt fäste och korrekt jordning. Kontinuerliga vibrationer kommer sannolikt att lossa terminaler om installationen inte är ordentligt säkrad.
2.3 Linjetyp
Linjeavledare av-typ monteras rakt på överliggande ledare. De bromsar gradvis isoleringsförsämring orsakad av frekvent blixtaktivitet och minskar risken för oplanerade linjeresor. De är brett utplacerade över öppna jordbruksmarker och bergsregioner där den naturliga blixtens avskärmning är otillräcklig.
En viktig punkt att notera: varje spricka på det keramiska yttre skalet som orsakas av yttre kraft kommer snabbt att bryta den inre tätningen, vilket förkortar hela produktens livslängd avsevärt.
2.4 Anpassad specialtyp
Standardmodeller är inte lämpliga för tuffa och extrema driftsförhållanden. Vi justerar skjulstruktur, krypavstånd och anti-korrosionsbehandling för metallkomponenter enligt faktiska resultat från platsundersökningar. Skräddarsydda produkter gäller för vindkraftparker på hög-höjd med stark ultraviolett strålning, kustnära transformatorstationer som lider av konstant saltdimma och tillverkningsplatser fyllda med svävande ledande damm.
Anpassade konstruktioner med utökade skjul ger mycket bättre motståndskraft mot föroreningar. En nackdel är de justerade yttermåtten, som skapar en liten ökning av totalstorlek och fraktvolym.
Produktstruktur
3.1 Keramiskt yttre hölje

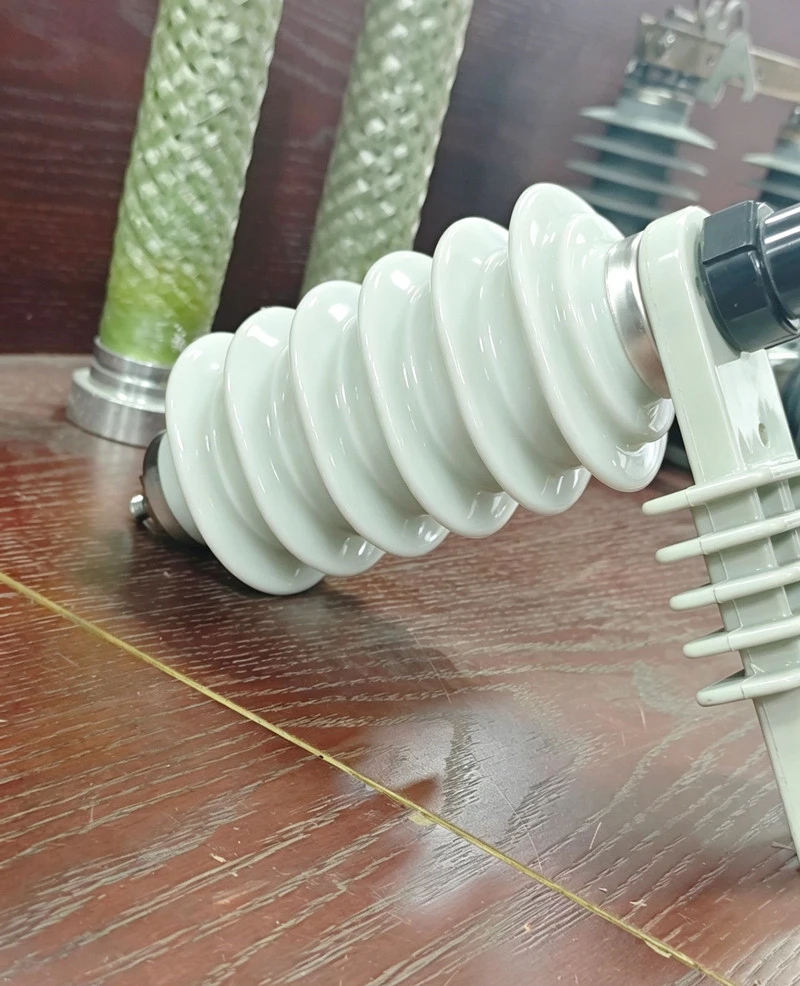

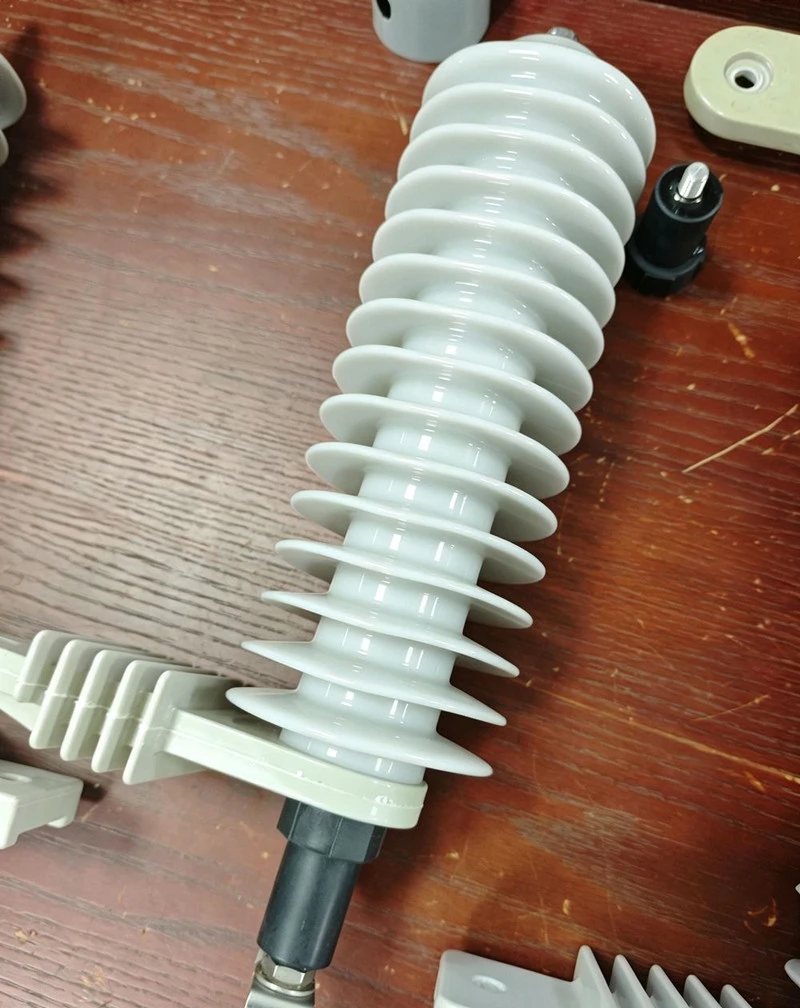

Tillverkat av elektrokeramik med hög-densitet, det sintrade yttre skalet i ett-stycke har fler-paraplyskjul. Denna struktur ökar ytans krypavstånd och minskar avsevärt risken för överslag av föroreningar i dammiga, fuktiga eller salt-spraymiljöer.
Vi använder tjockare keramiska väggar för att minimera brott under långa utlandssändningar. Som en praktisk avvägning-lägger denna design en liten vikt och materialkostnad jämfört med tunnare keramiska höljen.
3.2 Zinkoxidsurge Absorption Core
Den interna överspänningsskyddskärnan är sammansatt av precisionsskivor av zinkoxid. Vi anpassar staplingsmängden för att matcha olika projektspänningsnivåer. Dessa skivor växlar automatiskt mellan isolerande och ledande tillstånd för att anpassa sig till nätspänningsförändringar under drift.
Enheten kräver ingen rutinjustering eller underhåll. Viktigt är att fältpersonal inte tillåts öppna det förseglade huset. Otillåten demontering förstör den interna tätningen och upphäver produktgarantin.
3.3 Tätningskomponenter och metallbeslag
Dubbla kompositgummipackningar förseglar det keramiska skalets båda ändar, vilket effektivt håller fukt och fint damm borta från den inre kärnstrukturen.

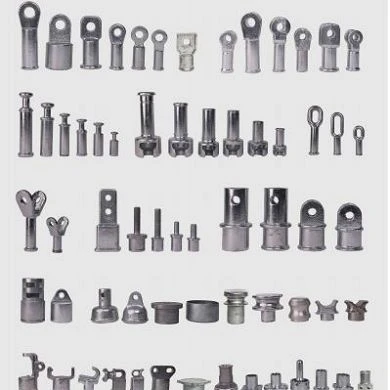

Två hårdvarualternativ är tillgängliga: varmförzinkat-stål och 304 rostfritt stål. Galvaniserade beslag är ekonomiska för vanliga inlandsmiljöer. Emellertid kräver kustområden hårdvara i rostfritt stål, eftersom vanliga galvaniserade tillbehör korroderar snabbt under ihållande saltdimma och försvagar jordningens tillförlitlighet över tiden.
Produktens styrkor och begränsningar
Sintrad keramik bibehåller jämn dielektrisk hållfasthet efter år av utomhusservice. Polymerskal drabbas vanligtvis av sprickbildning och åldrande efter 6–8 år exponerade för UV-ljus, medan keramik knappast förlorar isoleringsförmåga, vilket sparar upprepade kostnader för utbyte av utrustning.
Den monolitiska strukturen tål vindvibrationer och milda yttre påverkan. Tack vare full tätning är komplicerade översyner onödiga; Endast regelbundna visuella patruller behövs, vilket underlättar arbetsbelastningen för operativa team.
Det bör noteras att prestandan minskar långsamt i starkt förorenade kust- och industriområden. Livslängden under så tuffa förhållanden blir kortare än i vanliga inlandsmiljöer.
Tillämpningsomfång
Elektrokeramiska överspänningsavledare-serien täcker spänningsgrader från 3kV till 220kV. Lämpliga scenarier inkluderar distributionsnätverk i städer och på landsbygden, medelstora och stora transformatorstationer, långa-transmissionskretsar för luftledningar,-högspänningssystem på plats för fabriker, luftledningar för järnvägsdragkraft, boosterstationer för vind- och solprojekt, såväl som kemiska anläggningar och gruvplatser med allvarliga föroreningar.
Elektrisk prestanda och installationstips
Elektrokeramisk överspänningsavledare anpassar sig till både 50Hz och 60Hz nätfrekvenser, vilket gör den kompatibel med de flesta vanliga kraftstandarder som används i utländska projekt. Vertikal installation är alltid vår föredragna lösning för stabil-långsiktig drift.
När -utrymmesbegränsningar på plats endast tillåter horisontell montering, måste vi anpassa den interna staplingslayouten för zinkoxidskivor därefter. Denna strukturella anpassning kommer oundvikligen att orsaka små avvikelser i urladdningsnoggrannhet, en begränsning som måste tas med i den övergripande projektdesignen.
Elektrokeramisk överspänningsavledare genomgår fullständig konstruktionsverifiering och fabrikstestning i enlighet med IEC 60099-serien och GB/T 11032-specifikationerna, vilket helt uppfyller de tekniska kvalifikationskraven för internationella anbuds- och exportprojekt.
Råvarukontroll och anpassningstjänst
Nyckelråmaterial inklusive keramiska ämnen, zinkoxidskivor, tätningsgummi och metallhårdvara klarar stränga inkommande tester innan massproduktion. Vi anpassar boddimensioner, krypavstånd och inredning utifrån föroreningsnivåer och geografiska förhållanden.
Icke-standardanpassning är tillgänglig för specialprojekt, täckande skalhöjd, monteringshålsavstånd, terminalstruktur och uppgraderad anti-korrosionsbehandling. Vi levererar kompletta monteringssatser och formella måttritningar för kundbekräftelse innan produktion.
Kvalitetskontrollprocedurer

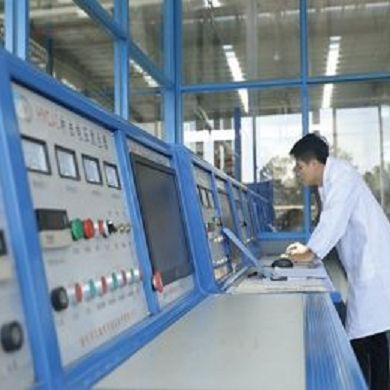

Inspektionen löper genom varje produktionsled. Varje parti av keramiska material testas för densitet och sintringskonsistens. Varje zinkoxidskiva går igenom separat sållning för att avvisa defekta enheter med onormal läckström.

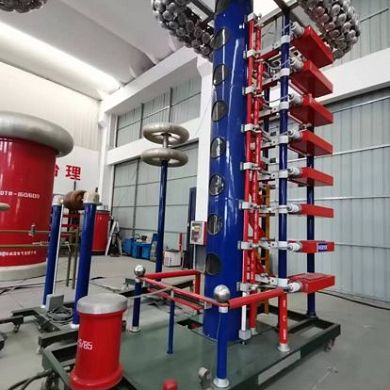

Stickprovsinspektion utförs på halvfärdiga enheter.- Färdiga avledare genomgår läckströmstestning, blixtavledningstestning och åldringstestning av isolering. Utvalda partier genomför cykeltester för fuktig värme för att verifiera tätningens tillförlitlighet. Fullständiga testrapporter kan tillhandahållas för anbudsinlämning och tullklarering.
Standarder och teknisk support
Produkterna uppfyller relevanta IEC internationella standarder och GB/T inhemska specifikationer. Vi erbjuder riktade modellvalsråd enligt faktiska webbplatsförhållanden för att undvika över-specifikationer eller felaktigt produktval.
Installationsguider, driftdokument och förenklade underhållschecklistor tillhandahålls. Fjärrfeldiagnostik och kontinuerlig reservdelsförsörjning är tillgänglig för utländska partners.
Leverans, betalningsvillkor och kvalitetsåtagande
Prover kan ordnas för laboratorietester och små-fältförsök. Kunder som lägger massbeställningar kan förhandla om partiell återbetalning av provavgifter. Varje enhet är inlindad med stöttåligt-skum och förpackad i fumigerade trälådor med torkmedel för att undvika fuktskador under sjötransport.
Tillgängliga betalningsmetoder inkluderar T/T och oåterkalleligt L/C. Flexibla villkor kan diskuteras för långsiktiga-kooperativa köpare.
Alla produktionsregister bevaras för spårbarhet. Vi tillhandahåller kostnadsfria ersättningar och teknisk vägledning för fabriks-defekter inom garantin
